Mettez en liaison vos équipements terrains avec votre supervision, IHM/SCADA… sur un réseau industriel Profibus DP grâce à la carte d’interface réseau à intégrer au PC avec port PCI ou port PCI Express et avec 1 ou 2 canaux Profibus :

Fonctionnalités et avantages de la carte Brad® SST™ Profibus DP Master/Slave pour PROFIBUS-DP avec 1 ou 2 canaux Profibus :

Communication déterministe à grande vitesse pour les applications de contrôle
Composants matériels et logiciels d’origine fournis séparément
Driver CommDTM pour applications d’ingénierie compatibles FDT (PcaTware™, FieldCare™, FieldMate™, etc.)
Le FPGA intégrée éliminie les goulets d’étranglement et assure une transmission efficace des informations prioritaires
Disponible avec 1 ou 2 canaux PROFIBUS
Applications types:
Contrôle sur base PC
Diagnostic réseau
Systèmes OEM personnalisés
Surveillance
Systèmes d’archivage

Description de la carte Brad® SST™ Profibus DP Master/Slave pour PROFIBUS-DP avec 1 ou 2 canaux Profibus :

4 modèles au choix :

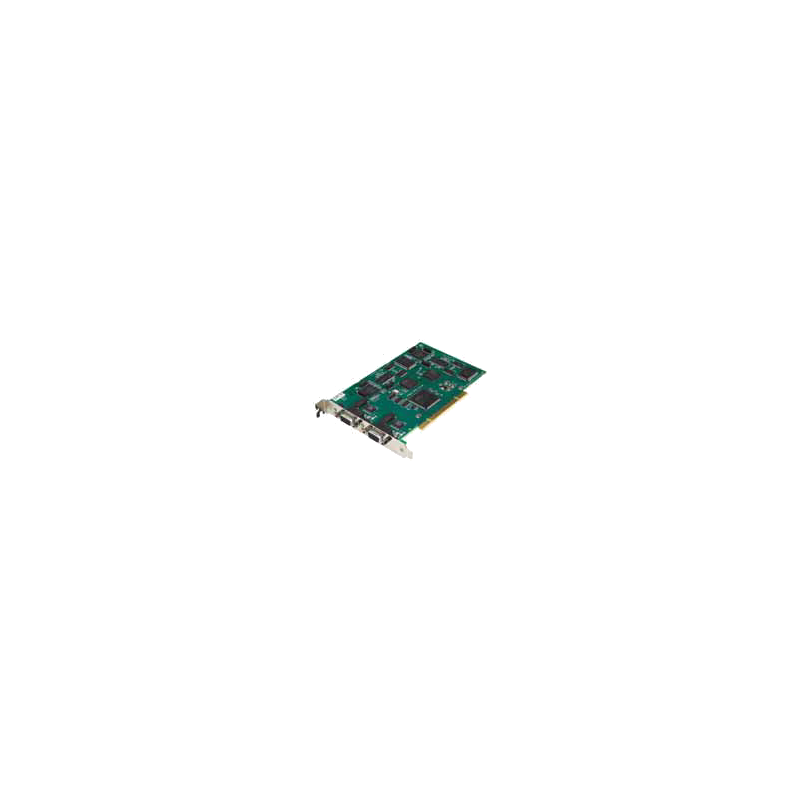

Avec Port PCI Universel et 1 canal PROFIBUS : Profibus DP Master/Slave NIC, 1*channel, Univ. PCI, DLL+CommDTM, DLL only de référence SST-PB3-PCU / 1120110021
Avec Port PCI Express et 1 canal PROFIBUS : Profibus DP Master/Slave NIC, 1*channel, PCI Express 1x, DLL+CommDTM, DLL only de référence SST-PB3-PCIE-1 / 1120110031
Avec Port PCI Universel et 2 canaux PROFIBUS : Profibus DP Master/Slave NIC, 2*channels, univ. PCI, DLL+CommDTM, DLL only de référence SST-PB3-PCU-2 / 1120110022
Avec Port PCI Express et 2 canaux PROFIBUS : Profibus DP Master/Slave NIC, 2*channels, PCI Express 1x, DLL+CommDTM, DLL only de référence SST-PB3-PCIE-2 / 1120110029
Accessoire en option pour communication DTM : Adaptateur USB carte Brad® SST™ PROFIBUS DP-V, driver CommD™ (SST-PFB-USB-DTM)
Accès Profibus hautement personnalisables via les services Direct en DPRAM :
Configuration
Diagnostic
Données de process
Gestion simultanée des modes DP Maître et Esclave
Fonction de démarrage automatique Auto-Boot
Outil d’ingénierie :
Console de configuration (en option)
Outils de diagnostic et de test (en option)
OPC DA Server v3.0 (en option)
Systèmes d’exploitation compatibles :
Windows en 32 bits : Windows Vista®, 2003 Server, Windows XP®
Autres: interface ouverte de mappage mémoire documentée avec exemples de code source C et bibliothèques de liens dynamiques (DLL) windows 32 bits pour développement de drivers personnalisés

Matériel/logiciels inclus :

Format de bus :
Bus PCI universel 3,3V/5V (compatible PCI-X)
PCI Express 1x
1 ou 2 ports PROFIBUS femelles DB9, isolement galvanique 1000 V
Vitesse de 9,6 kb/s à 12 Mb/s
Témoins LED d’état du système et des communications

Protocoles utilisés :

DP-V0 maître, Classe 1 et Classe 2
DP-V1 maître, Classe 1 et Classe 2
DP-V0 esclave
Envoie/réception par liaision FDL

Conformité :

Compatible RoHS
CE
Certifié PCI Express
Certifié FDT

Profibus DP Master/Slave NIC, 1*channel, Univ. PCI, DLL+CommDTM, DLL
